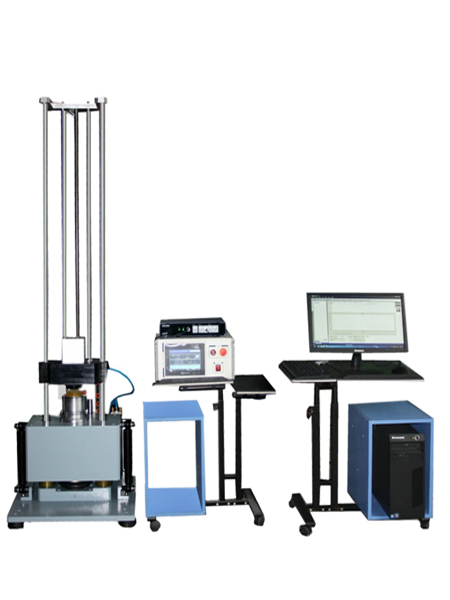

產品名稱：加速度沖擊試驗機
產品型號：GX-5099
產品用途：機械式?jīng)_擊試驗機主要適用于電子產品、航空航天、船舶、軍工、汽車部件、交通運輸?shù)阮I(lǐng)域的抗沖擊試驗?？梢赃M(jìn)行半正弦波沖擊試驗。
一、產品名稱：加速度沖擊試驗機
二、產品型號：GX-5099
三、 產品概述：
機械式?jīng)_擊試驗機主要適用于電子產品、航空航天、船舶、軍工、汽車部件、交通運輸?shù)阮I(lǐng)域的抗沖擊試驗?？梢赃M(jìn)行半正弦波沖擊試驗。
四、滿足標準：
4.1.GB/T 31241-2014 《便攜式電子產品用鋰離子電池和電池組安全要求》
4.2.GB/T 18287-2013 《蜂窩電話用鋰離子電池總規范》外部短路要求
4.3.GB/T 8897.4-2008 《原電池第4部分鋰電池的安全要求》
4.4.YD/T 2344.1-2011 《通信用磷酸鐵鋰電池組 第1部分：集成式電池》
五、沖擊測量系統介紹與特點
1. 沖擊測量系統介紹：
5.1.1.系統符合MIL-STD-810、GJB-150-18-86及IEC68-2-27標準，它具有精準、快速的沖擊波形捕捉能力，最高采樣率可達1MHz，您不必再擔心哪怕很窄小的沖擊事件被漏過。
5.1.2.它同時也是一個整合的解決方案，您不必忙碌于波形查看和記錄，它可以從捕捉?jīng)_擊事件到生成報告一并完成，更重要的是，它還為您提供了沖擊響應譜（SRS）分析功能，可以幫助您對于沖擊脈沖對實際系統的潛在損傷進行有效的評估。最后，輔助的力變形、沖擊響應等分析可以幫助您了解沖擊結果的更多細節。
5.2.測量系統特點
5.2.1.符合MIL-STD-810，GJB-150-18-86，IEC68-2-27標準，DELL標準
5.2.2.最高采樣頻率可達1MHz
5.2.3.最大測試加速度100,000gn
5.2.4.最小測試脈寬0.1ms
5.2.5.多幀波形記錄與回放
5.2.6.支持內、外部觸發
5.3.分析功能：
5.3.1.沖擊波形瞬態捕捉：瞬態捕捉幫您得到單個或多個脈沖，系統自動分析沖擊脈沖的峰值、脈寬、速度變化量、頭部傷害指數HIC等數據,自動將捕獲的脈沖波形匹配到理想波形，并比較兩者間的偏差.
六、設備技術參數：
6.1.設備參數 | |
6.1.1.工作平臺 | 200mm×200mm |
6.1.2.最大負載 | 10kg |
6.1.3.峰值加速度 | 20-500G |
6.1.4.脈沖持續時間 | 0.2-18ms |
6.1.5.設備尺寸（L×W×H） | 660*660*2500 |
6.1.6.設備重量 | 650kg |
6.1.7.電氣要求 | AC220V±10％ 50Hz，1KVA & 0.5—0.7MPa |
6.2.測量系統 | |
6.2.1.輸入通道 | 2個 |
6.2.2.采樣頻率 | 192KHz |
6.2.3.輸入形式 | 電壓、電荷 |
6.2.4.耦合方式 | AC、DC、ICP |
6.2.5.脈沖持續時間： | 50-1ms |
6.2.6.電壓范圍 | -10V--+10V |
6.2.7.沖擊波形： | 半正弦 |
6.2.8.操作系統 | Microsoft Windows2000/XP |
6.2.9.通訊接口 | USB2.0 |
6.3.系統加速度傳感器 | |
6.3.1.品牌 | B&W |
6.3.2.型號 | 22100 |
6.3.3.輸出方式 | 電荷式 |
6.3.4.靈敏度 | 3.93Pc/g |
6.3.5.頻率范圍 | 0.5-12KHz |
6.3.4.加速度范圍 | ±2500G |
6.3.5.工作環境 | -40~+160℃ |
