產品名稱：GX-6055-10000C電池包短路試驗機
產品型號：GX-6055-10000C

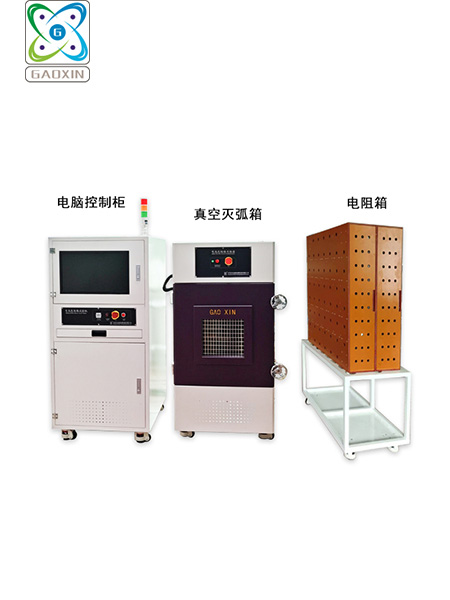

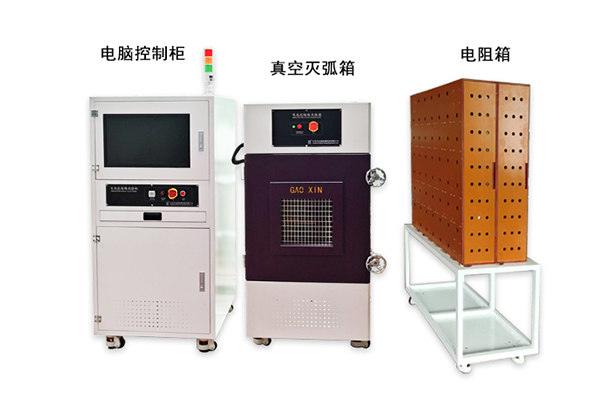

產品用途：電池包短路試驗機主要用于新能源項目動力電池電芯、單體、模組、PACK級別電池包及結構件的安全性驗證試驗。電池包短路設備組成：由短路控制箱，真空滅弧裝置，短路端接線，數據采集系統及數據分析用電腦組成。
一、產品名稱：GX-6055-10000C電池包短路試驗機
二、產品型號：GX-6055-10000C
1.GB31467.3《電動汽車用鋰離子動力蓄電池包和系統 第3部分：安全性要求與測試方法》
2.GB/T 31485-2015《電動汽車用動力蓄電池安全要求及試驗方法》
3.QC/T 743-2006《電動汽車用鋰離子蓄電池》
4.GB/T 18333.2-2015《電動汽車用鋅空氣電池》
5.UL 2580-2013《電動汽車電池安規標準》
額定短路電流 | 10000A (最大通過電流 11000A) |
短路主機尺寸 | W600 * D1100*H1500 |
電阻箱尺寸 | W1040*D1180*H300 |
真空滅弧箱尺寸 | W600*D1000 *H1600 |
沖擊電壓 | AC 1kv/1.2-50μs（峰值）1min |
動作時間 | 吸合時間/釋放時間≯20ms |
最大工作電流持續時間 | ≥10ms |
直流響應時間 | ≤5μs |
裝置回路內阻 | 2~120mΩ |
電壽命 | 5 萬次 |
電池包短路試驗機電阻箱
| 1.＜2mΩ~120mΩ可調;公差：±1%FS 或 1 毫歐以內。 2. 低內阻銅電纜導線,可通電流 10000A。 |
固定電阻點 | 2mΩ/5mΩ/10mΩ/20mΩ/40mΩ /80mΩ/120mΩ ,共7個 |
電纜導線 | 120平方康銅線， 每條長2米， 共14條 |
短路主機導線輸出 | 左側 |
內阻柜 導線輸出 | 后側 |
控制方式 | 采用遠程電腦控制+遠程遙控控制方式 |
短路方式 | 機械式吸合（接觸器氣動吸合式，時間：≤5μs在斷開時同步強制斷開裝置 ）+真空滅弧裝置 |
短路截止條件 | 可通過設定電壓及時間參數來實現短路的停止 |
使用電源： | 主機：AC220V , 50HZ，10A 電阻柜： AC220V , 50HZ，10A 防爆箱：AC220V , 50HZ，3A |
整機功率： | 4.0KW |
使用氣源 | 0.5~0.8MPa |
產品名稱：GX-6055-10000C電池包短路試驗機
產品型號：GX-6055-10000C
產品用途：電池包短路試驗機主要用于新能源項目動力電池電芯、單體、模組、PACK級別電池包及結構件的安全性驗證試驗。電池包短路設備組成：由短路控制箱，真空滅弧裝置，短路端接線，數據采集系統及數據分析用電腦組成。
微信二維碼
服務熱線：400-688-5200
聯系電話：0769-23176684
在線Q Q：2850181809
一、產品名稱：GX-6055-10000C電池包短路試驗機
二、產品型號：GX-6055-10000C
1.GB31467.3《電動汽車用鋰離子動力蓄電池包和系統 第3部分：安全性要求與測試方法》
2.GB/T 31485-2015《電動汽車用動力蓄電池安全要求及試驗方法》
3.QC/T 743-2006《電動汽車用鋰離子蓄電池》
4.GB/T 18333.2-2015《電動汽車用鋅空氣電池》
5.UL 2580-2013《電動汽車電池安規標準》
額定短路電流 | 10000A (最大通過電流 11000A) |
短路主機尺寸 | W600 * D1100*H1500 |
電阻箱尺寸 | W1040*D1180*H300 |
真空滅弧箱尺寸 | W600*D1000 *H1600 |
沖擊電壓 | AC 1kv/1.2-50μs（峰值）1min |
動作時間 | 吸合時間/釋放時間≯20ms |
最大工作電流持續時間 | ≥10ms |
直流響應時間 | ≤5μs |
裝置回路內阻 | 2~120mΩ |
電壽命 | 5 萬次 |
電池包短路試驗機電阻箱
| 1.＜2mΩ~120mΩ可調;公差：±1%FS 或 1 毫歐以內。 2. 低內阻銅電纜導線,可通電流 10000A。 |
固定電阻點 | 2mΩ/5mΩ/10mΩ/20mΩ/40mΩ /80mΩ/120mΩ ,共7個 |
電纜導線 | 120平方康銅線， 每條長2米， 共14條 |
短路主機導線輸出 | 左側 |
內阻柜 導線輸出 | 后側 |
控制方式 | 采用遠程電腦控制+遠程遙控控制方式 |
短路方式 | 機械式吸合（接觸器氣動吸合式，時間：≤5μs在斷開時同步強制斷開裝置 ）+真空滅弧裝置 |
短路截止條件 | 可通過設定電壓及時間參數來實現短路的停止 |
使用電源： | 主機：AC220V , 50HZ，10A 電阻柜： AC220V , 50HZ，10A 防爆箱：AC220V , 50HZ，3A |
整機功率： | 4.0KW |
使用氣源 | 0.5~0.8MPa |
