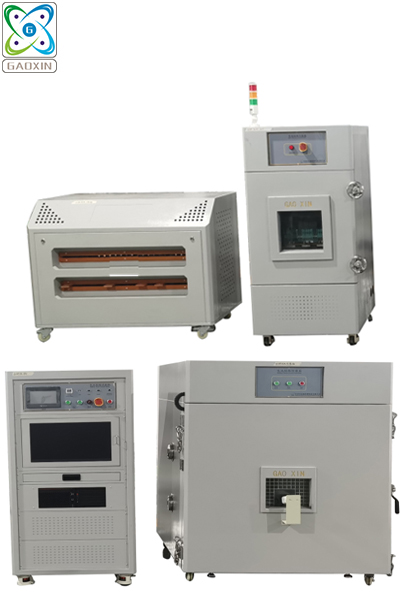

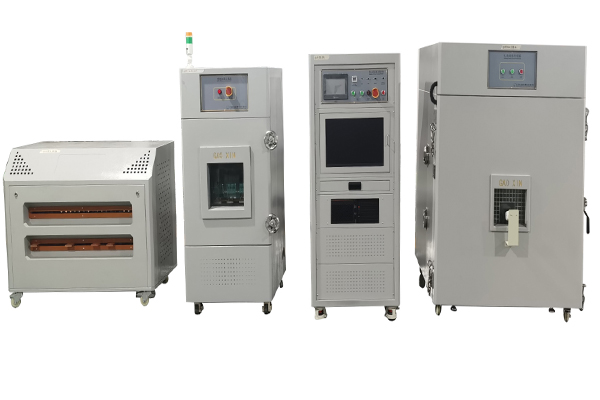

產品名稱：大電流短路試驗機
產品型號：GX-6055-5000A
產品用途：遙控大電流短路裝置綜合多種電池短路試驗標準要求而設計，即滿足GB 31485等標準規范要求，短路裝置必須符合內阻范圍≤5mΩ，電阻柜≤10mΩ，≤20mΩ從而獲得試驗要求的最大短路電流5000A;有溫度監控，電阻滿足≤5mΩ和20mΩ，至少2通道（2臺接觸器主機）。
一、產品名稱：大電流短路試驗機
二、產品型號：GX-6055-5000A
三、產品用途：遙控大電流短路裝置綜合多種電池短路試驗標準要求而設計，即滿足GB 31485等標準規范要求，短路裝置必須符合內阻范圍≤5mΩ，電阻柜≤10mΩ，≤20mΩ從而獲得試驗要求的最大短路電流5000A;有溫度監控，電阻滿足≤5mΩ和20mΩ，至少2通道（2臺接觸器主機）。
1.工作電壓 | 交流220V 50Hz-60Hz; |
2.可測電池最大電壓 | 100V |
3.最大短路工作電流 | 5000A |
4.數據采集頻率 | ≤10ms |
5.裝置回路內阻 | ≤5mΩ（配電阻柜10mΩ、20mΩ） |
6.電流/電壓/溫度采集通道 | 總共10通道采集 （電壓4通道，電流1通道，溫度5通道） |
7.電壓采集 | 1）測量電壓：0~60V（0-100V），保證試驗精度 2）測量顯示精度： ±0.5% F.S 3）動作方式：2重積分方式 4）顯示精度：0.1V 5）采集頻率： 100次/ 秒 6）通道數：4通道 |
8.電流采集 | 1）高精度電流分流器轉化模式（或使用霍爾感應元件）精確采集短路電流； 3）電流顯示精度： ±0.5% F.S 4）動作方式：2重積分方式 5）顯示精度：0.1A 6）采集頻率： 100次/ 秒 7）通道數： 1通道 |
9.溫度采集 | 1）溫度測量范圍： -20-800℃ 2）溫度分辨率：≤±0.1℃ 3）溫度顯示精度: ±0.5%FS 4）動作方式：2重積分方式 5）采集頻率： 100次/ 秒 6）通道數： 5通道 7）熱電偶類型：K型 |
10.遙控距離 | 無固體阻隔7米 |
11.防爆測試箱內箱尺寸 | W1000*D1000*H1000mm（寬*深*高） |
12.測試箱外箱尺寸 | W1300*D1600*H1620mm（寬*深*高） |
13.控制方式 | PLC彩色觸摸屏（指真空滅弧部分的控制） +電腦雙控方式（指短路部分的控制） |
14.滅弧內箱 | W500*D500*H500mm； |
15.滅弧外箱 | W840*D980*H1780mm（高度尺寸包括三色燈28） |
16.短路器外型尺寸 | W1250*D700*H970mm |
17.控制器尺寸 | W780*D620*H1610mm |
18.短路方式 | 真空滅弧 |
19.滅弧方式 | 采用真空滅弧方式（配真空泵） |
20.真空范圍 | 0 ~-95kpa(可調） |
21.機械壽命 | 30萬次 |
22.設備使用電源 | AC220V±10﹪，50Hz |
23.設備功率 | 2kW |
24.設備使用氣源 | 0.6~0.8MPA |
25.電器超載保護裝置 | 具有漏電、過壓、過電流保護功能并蜂鳴提示 |
本文出自東莞市高鑫檢測設備有限公司,轉載請注明網址：http://tdlxs.cn/
產品名稱：大電流短路試驗機
產品型號：GX-6055-5000A
產品用途：遙控大電流短路裝置綜合多種電池短路試驗標準要求而設計，即滿足GB 31485等標準規范要求，短路裝置必須符合內阻范圍≤5mΩ，電阻柜≤10mΩ，≤20mΩ從而獲得試驗要求的最大短路電流5000A;有溫度監控，電阻滿足≤5mΩ和20mΩ，至少2通道（2臺接觸器主機）。
微信二維碼
服務熱線：400-688-5200
聯系電話：0769-23176684
在線Q Q：2850181809
一、產品名稱：大電流短路試驗機
二、產品型號：GX-6055-5000A
三、產品用途：遙控大電流短路裝置綜合多種電池短路試驗標準要求而設計，即滿足GB 31485等標準規范要求，短路裝置必須符合內阻范圍≤5mΩ，電阻柜≤10mΩ，≤20mΩ從而獲得試驗要求的最大短路電流5000A;有溫度監控，電阻滿足≤5mΩ和20mΩ，至少2通道（2臺接觸器主機）。
1.工作電壓 | 交流220V 50Hz-60Hz; |
2.可測電池最大電壓 | 100V |
3.最大短路工作電流 | 5000A |
4.數據采集頻率 | ≤10ms |
5.裝置回路內阻 | ≤5mΩ（配電阻柜10mΩ、20mΩ） |
6.電流/電壓/溫度采集通道 | 總共10通道采集 （電壓4通道，電流1通道，溫度5通道） |
7.電壓采集 | 1）測量電壓：0~60V（0-100V），保證試驗精度 2）測量顯示精度： ±0.5% F.S 3）動作方式：2重積分方式 4）顯示精度：0.1V 5）采集頻率： 100次/ 秒 6）通道數：4通道 |
8.電流采集 | 1）高精度電流分流器轉化模式（或使用霍爾感應元件）精確采集短路電流； 3）電流顯示精度： ±0.5% F.S 4）動作方式：2重積分方式 5）顯示精度：0.1A 6）采集頻率： 100次/ 秒 7）通道數： 1通道 |
9.溫度采集 | 1）溫度測量范圍： -20-800℃ 2）溫度分辨率：≤±0.1℃ 3）溫度顯示精度: ±0.5%FS 4）動作方式：2重積分方式 5）采集頻率： 100次/ 秒 6）通道數： 5通道 7）熱電偶類型：K型 |
10.遙控距離 | 無固體阻隔7米 |
11.防爆測試箱內箱尺寸 | W1000*D1000*H1000mm（寬*深*高） |
12.測試箱外箱尺寸 | W1300*D1600*H1620mm（寬*深*高） |
13.控制方式 | PLC彩色觸摸屏（指真空滅弧部分的控制） +電腦雙控方式（指短路部分的控制） |
14.滅弧內箱 | W500*D500*H500mm； |
15.滅弧外箱 | W840*D980*H1780mm（高度尺寸包括三色燈28） |
16.短路器外型尺寸 | W1250*D700*H970mm |
17.控制器尺寸 | W780*D620*H1610mm |
18.短路方式 | 真空滅弧 |
19.滅弧方式 | 采用真空滅弧方式（配真空泵） |
20.真空范圍 | 0 ~-95kpa(可調） |
21.機械壽命 | 30萬次 |
22.設備使用電源 | AC220V±10﹪，50Hz |
23.設備功率 | 2kW |
24.設備使用氣源 | 0.6~0.8MPA |
25.電器超載保護裝置 | 具有漏電、過壓、過電流保護功能并蜂鳴提示 |
本文出自東莞市高鑫檢測設備有限公司,轉載請注明網址：http://tdlxs.cn/
