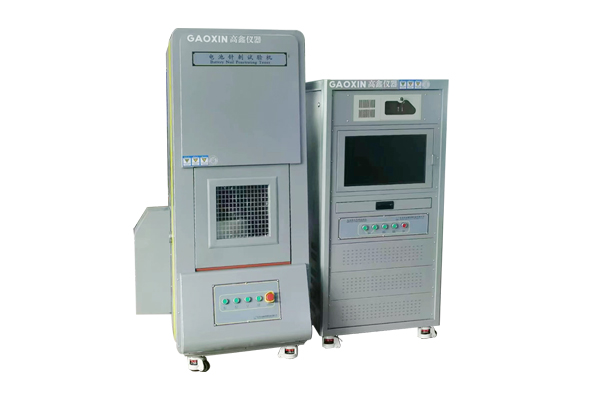

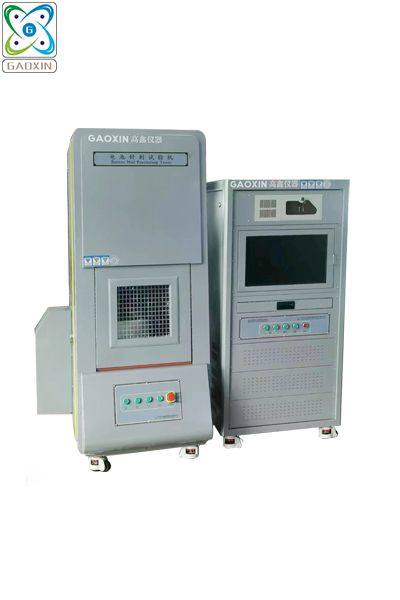

產品名稱：電池針刺試驗機
產品型號：GX-5068-SM60
產品用途：本機適用于圓柱形鋰電池 18650/21700 的擠壓試驗以及針刺試驗，模擬鋰電池在使用、運輸過程中受擠壓的情形，檢測鋰電池的耐擠壓性能，屬于鋰電池安規檢測設備。
一、產品名稱：電池針刺試驗機
二、產品型號：GX-5068-SM60
三、產品用途：本機適用于圓柱形鋰電池 18650/21700 的擠壓試驗以及針刺試驗，模擬鋰電池在使用、運輸過程中受擠壓的情形，檢測鋰電池的耐擠壓性能，屬于鋰電池安規檢測設備。
四、針刺試驗原理：試驗應在20℃±5℃的環境溫度下進行，將接有熱電偶的電池（熱電偶的觸點固定在電池大表面上）置于通風櫥中，用直徑2-8mm的無蝕銹鋼針以10mm/s-40mm/s的速度刺穿電池最大表面的中心位置，并保持任意時間。
1.驅動方式：伺服電機驅動；
2.壓力控制：電機控制；
3.設備型式：立式結構,從上至下刺穿；
4.針刺力范圍：1kN~20kN 可調；
5.測量范圍：0.5%～100% 全程不分檔;
6.力值分辨率：±1/200,000
7.力量顯示：高精度壓力傳感器并通過觸摸屏顯示；
8.測試空間：W600×D600×H300mm;
9.穿刺方向： 電池厚度方向（即 300mm 方向）
10.針刺行程：300mm （不含針刺夾具）；
11.位移測量精度: ±0.5%全量程;
12.位移分辨率: 0.01mm;
13.針刺速度：1~60mm/s；
14.電壓測試范圍: 0～10V;
15.電壓測試精度: ±0.1%F.S 滿量程;
16.電壓分辨率: 1mV;
17.數據采集頻率≥100 次/秒（100Hz）;
18.單位轉換： Lb, N, Kn, Kg；
19.針刺測試時間：0～99H/99M/99S 內可任意設定
20.控制方式：計算機控制，可連接電腦進行控制，能量化單獨或整體實現出力值、位移量、電壓、
溫度之間的測試過程變化曲線圖，操作界面簡潔易操作，性能穩定可靠；具有手動和自動（上位機操
作）兩種操作模式；設備主體與控制臺分離，可遠程操控，操作人員遠離測試區域，最大限的保護測
試人員的安全；
21.針刺方向:
單體電池：從垂直于蓄電池極板（片）的方向貫穿（鋼針停留在蓄電池中），觀察 1 小時；
電池模塊：從垂直于蓄電池極板的方向，直至貫穿 3 個單體蓄電也（鋼針停留在蓄電池中），觀察 1
小時。
22.針刺頭形式：針刺用鋼針，單針式方便更換：
22.1 .單針式：單體用鋼針 Φ3mm ~Φ8mm 的耐高溫鋼針（針尖角度 45°~60°，針的表面光潔、無
銹蝕、氧化層及油污），針長根據客戶要求指定（如 100mm）,各 2 套，共 12 支。
22.2 .模組用針：鋼針直徑單針式 Φ6mm ~ Φ10mm 的耐高溫鋼針（針尖角度 45°~60°，針的表面
光潔、無銹蝕、氧化層及油污），針長根據電池模組尺寸而定（如 100mm），各 2 套，共 10 支。
23.試樣夾持方式：手動夾持；
24.整機尺寸：L950*W880*H1900(mm)， 控制箱 W770*D650*H1600mm；
25.重量：約 1.8T；
26.使用電源：AC220V，50HZ，10A；
本文出自東莞市高鑫檢測設備有限公司,轉載請注明網址：http://tdlxs.cn/。
