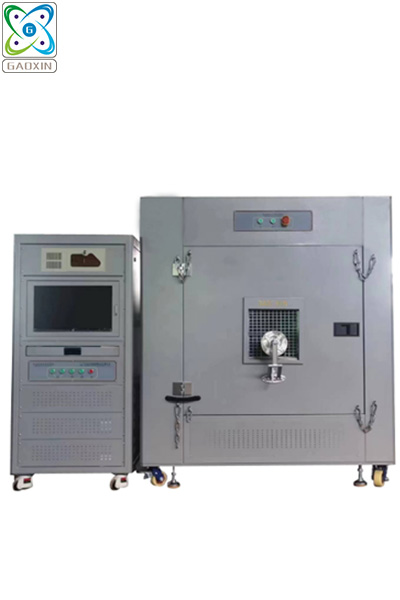

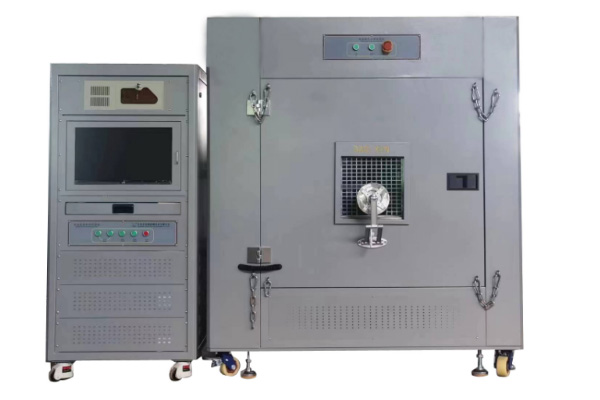

產品名稱： 可程式針刺擠壓試驗機
產品型號：GX-5067-CSM20T
產品用途：該設備用于模擬動力蓄電池單體、模組、PACK級別電池包及結構件在使用、運輸及儲存過程中，遭受擠壓的情形，人為呈現電池在遭受強大外力擠壓時可能出現的不同狀況，以考核和評定產品在擠壓環境下的安全性。
一、產品名稱：可程式針刺擠壓試驗機
二、產品型號：GX-5067-CSM20T
三、產品用途：該設備用于模擬動力蓄電池單體、模組、PACK級別電池包及結構件在使用、運輸及儲存過程中，遭受擠壓的情形，人為呈現電池在遭受強大外力擠壓時可能出現的不同狀況，以考核和評定產品在擠壓環境下的安全性。
1.驅動方式：伺服電機系統；
2.最大壓力：200KN
3.擠壓行程：0~ 300mm (任意可調)隨樣品厚度遞增遞減
4.擠壓速度:0.01~30mm/s (任意可調)
5.針刺行程:0~ 300mm (任意可調)隨樣品厚度遞增遞減
6.針刺速度：0.01~ 15mm/s (任意可調)
7.擠壓力值精度誤差：±0.5%
8.針刺力值精度誤差：±0.5%
9.擠壓針刺行程精度誤差：±0.5%實測值
10.行程分辨率：0.001mm
11.電壓采集：
1）測試范圍: 0~ 10V;
2）測試精度:±0.1%滿量程;
3）數據采集頻率: 100Hz;
4）分辨率: 1mv;
5）采集通道: 2通道;
12.溫度采集：
1） 測試范圍: 0~ 1300℃;
2）測試精度:±1℃;
3）數據采集頻率: 100Hz;
4）分辨率: 0.1℃;
5）采集通道: 4通道;
13.內箱尺寸：約1000mm* 1000mm* 1000mm ( W*D*H)
14.箱體材質：設備螺絲及部件采用不銹鋼材料或防腐處理等，內箱為SUS304#不銹鋼板，外箱為冷軋鋼板烤漆處理
15.箱體結構：整體式+電腦控制操作臺(控制箱與測試箱分離、確保測試人員人身安全)
16.觀察窗：鋼化玻璃觀察窗(雙層防爆玻璃)，防爆照明燈，可防塵、防爆、防火，防爆燈外殼易于更換。
17.照明系統：包括箱內照明及觀察窗口照明
18.排風裝置：配置強制排風裝置，并接有排風導向簡，可外接抽風機
19.泄壓裝置：配置自動泄壓口、泄壓門鉸鏈連接，限制防爆門開啟幅度
20.監 控:有監控?cái)z像頭，可遠程監控測試倉的測試狀況。攝像頭像素不低于500萬，監控畫面可存儲可拷貝。
21.滅火系統:設備配備二氧化碳滅火器，如被測電池起火，可在控制臺操作滅火裝置進行滅火，可在設備面板執行滅火
22.設備故障率:故障率小于1%
23.控制系統
1)控制方式:交流伺服電機+電腦控制
2)對比曲線:力值、位移、溫度、電壓、時間五合一曲線 顯示
3)數據:可以導出測試中電流、電壓、溫度等數據，以EXCEL文件輸出。
24.測試夾具
1)擠壓頭半徑為75mm的半圓柱體，半圓柱體長度大于400mm,擠壓板材質為高硬度鋼，表面加貼耐燃鐵氟龍膠。
2）圓柱、方殼、軟包電池通用并易于更換，鋼針直徑φ3m~φ10mm可調
25.防呆裝置：當箱門打開時，設備控制部分自動斷電不能啟動，不能進行后續的操作，只有箱門關閉后才可啟動控制程序進行操作。
26.電腦：8G內存，固態1T硬盤，Windows 系統
27.安全保護裝置：漏電保護、行程保護、短路保護、急停保護
28.防爆要求：箱體設計有防爆泄壓口及排煙口;箱門采用強力合頁與箱體相連，外加防爆鎖;并帶防爆鉸鏈，以防設備不可抗拒因素箱門炸開對人員傷害。
29.箱體結構要求：箱體選用防爆(防爆等級)、防腐蝕材料，電池發生起火爆炸后，不影響試驗箱的正常使用。
30.設備結構要求：帶手動叉車位，地腳及萬向活動輪
31.尺寸：1640*1420*1860（長寬高）
