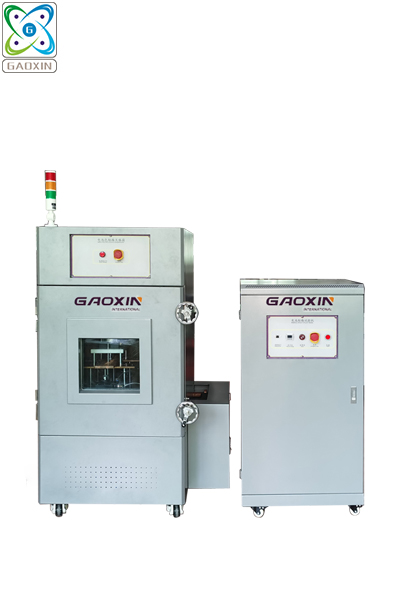

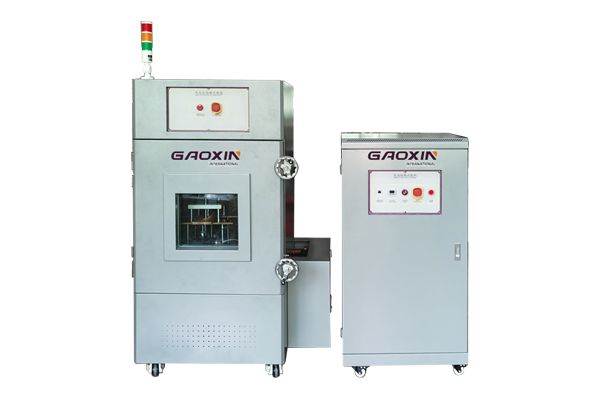

產品名稱：電池模組短路試驗機（非標定制款）
產品型號：GX-6055-5000D
產品用途：電池模組短路試驗機是綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤5mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗資料的準確性。
一、產品名稱：電池模組短路試驗機
二、產品型號：GX-6055-5000D
三、產品用途：本設備綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤5mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗資料的準確性。
測試工位 | 1工位 |
額定短路電流 | 5000A (最大通過電流 5000A) |
短路主機尺寸 | W600 * D1100*H1500 mm |
電阻箱尺寸 | W500 *D1290*H1220 mm |
真空滅弧箱尺寸 | W600*D1000 *H1600 mm |
沖擊電壓 | AC 1kv/1.2-50μs（峰值）1min |
動作特性 | 1.冷態吸合電壓≯66％Us 2.冷態釋放電壓≯30％Us，≮5％Us |
動作時間 | 吸合時間/釋放時間≯20ms |
裝置回路內阻 | 共7檔，≤1 mΩ，3 mΩ，5 mΩ，10 mΩ，15 mΩ，20 mΩ，25mΩ |
機械壽命 | 30 萬次 |
電壽命 | 5 萬次 |
通道數 | 1通道，每次可以測1個電池 |
可調電阻箱
| 1. 共7檔，≤1 mΩ，3 mΩ，5 mΩ，10 mΩ，15 mΩ，20 mΩ，25mΩ;精度：≤±10% 2.電阻材質：純康銅導線，可通電流5000A。 3.箱體材質：1.5mm鍍金噴塑 |
控制方式 | 采用遠程電腦控制+遠程遙控控制方式 |
短路方式 | 機械式吸合（機械氣動吸合式，時間：≤5μs在斷開時同步強制斷開裝置 ）+真空滅弧裝置 |
使用電源： | 真空滅弧箱：AC220V , 50HZ，15A 電阻柜： AC220V , 50HZ，10A 控制器：AC220V , 50HZ，10A |
整機功率： | 4.0KW |
使用氣源 | 0.5~0.8MPa |
本文出自東莞市高鑫檢測設備有限公司,轉載請注明網址：http://tdlxs.cn/
