淋雨試驗設備的結構特點介紹

淋雨試驗箱主要用于考核產品外殼/密封件在水試驗后或者在試驗期間是否能保證該設備及元器件良好的工作性能和技術狀態。同時產品在運輸過程或使用中可能受到浸水的影響，為產品技術標準提供引用依據。淋雨試驗設備是一種人工模擬淋雨的試驗箱，眾所周知所有處于大氣壓環境中的元器件及設備，無論是工作狀態還是貯存狀態，都會不同程度受到各種水的影響，其中淋雨最常見，進行淋雨試驗是防止這些設備在經過雨水滲透和淋雨時或之后的工作效能改變程度。

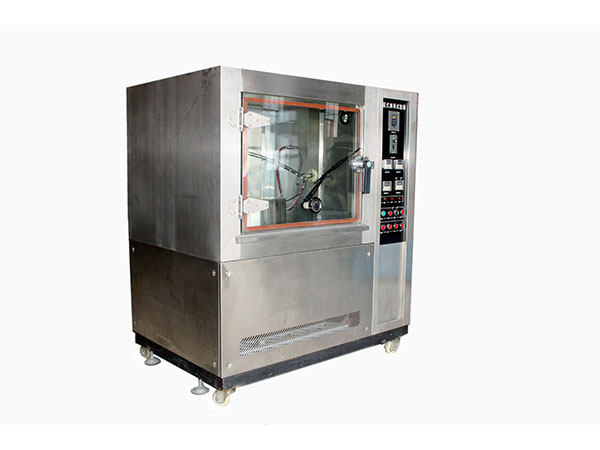

淋雨試驗設備由箱體、擺管支架、擺管傳動機構、工作旋轉臺、電氣控制部分組成。擺管立柱內部采用槽鋼焊接，保證在擺管擺動時不晃動。試驗箱箱體采用A3鋼板加工成型，箱體內部工作室采用SUS304不銹鋼板制成。

　　淋雨試驗設備安裝的一套擺管，擺管由不銹鋼管彎制，可以作往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。擺管擺動的傳動裝置設計合理，制作精密，維護方便。擺管擺動由先進的步進電機完成，轉動頻率和角度及轉盤的轉速由可編程液晶控制器自動控制，操作簡單。樣品架轉臺采用可升降裝置，呈水平方向360度旋轉。整臺設備設計合理，經久耐用。設備在符合GB4208-2006 GB4942-93等國家標準的前提下，更具備實用性、穩定性和便于控制。

產品結構及箱體參數：

噴水環半徑：375mm

試驗臺直徑: 100mm

內 箱尺寸：800*800*800mm

外箱尺寸：約850*1250*1600mm

機 臺重量：約130kg

保溫圍護結構：不銹鋼板SUS304

加熱器：鎳鉻合金電熱絲式加熱器，采用無觸點等周期脈沖調寬，SSR（固態繼電器）
